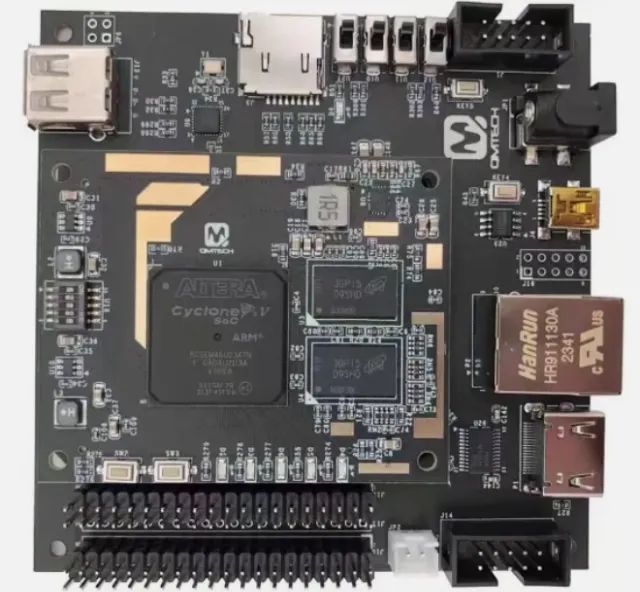

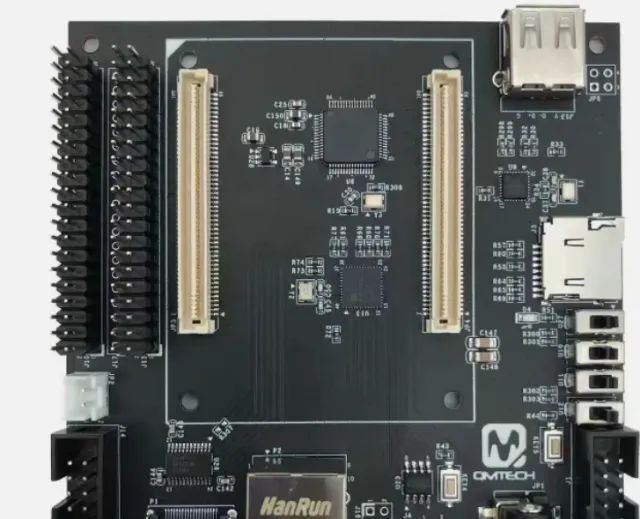

Mister FPGA Projeto Senhor FPGA

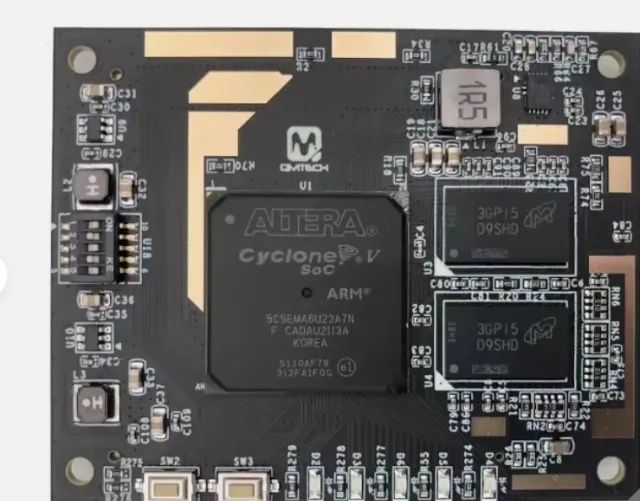

Especificação Técnica Traduzida e Aplicada à Emulação RetrôSuporte a Módulos Duplos de SDRAM de 128 MB Simultâneos (Grande Diferencial)Na prática: Diferente das placas tradicionais onde você é obrigado a escolher entre ter a placa IO Board com saída VGA + 1 módulo de 128 MB OU 2 módulos de memória sem a IO Board, esta placa QMTECH permite utilizar dois módulos SDRAM de 128 MB ao mesmo tempo. Isso garante 100% de compatibilidade com os cores mais exigentes do MiSTer (como o dual-RAM do SEGA Saturn e consoles/arcades futuros) sem que você perca a capacidade de conectar sua TV CRT via saída de vídeo.SoC Cyclone V Embarcado: 5CSEMA6U23A7NNa prática: É o "coração" da placa, utilizando o exato mesmo chip da DE10-Nano (placa oficial do MiSTer). Garante 100% de precisão para simular o hardware real de consoles de 8/16 bits até sistemas de 32/64 bits (PS1, SEGA Saturn e N64).Frequência do Cristal Oscilador Externo da FPGA: 50 MHzNa prática: Relógio mestre que gera os ciclos de clock exatos para sincronizar os processadores e chips de áudio/vídeo dos consoles originais com zero desvio de tempo.2x Memórias DDR3 Micron de 512 MB Embarcadas (Total 1 GB)Na prática: Memória dedicada para o lado do processador ARM (sistema operacional Linux), permitindo carregar o sistema operacional leve, transferir ROMs rapidamente, navegar por menus e rodar scripts complexos.Fonte de Alimentação Embarcada para o SoC (Reguladores TPS563201 e MP8712 de Ampla Faixa DC/DC)Na prática: Filtragem de energia de alta eficiência. Evita oscilações de tensão que causam travamentos ou "telas pretas" durante a execução de cores pesados.2x Barramentos de Pinos Macho de 40 Pinos (2x40P) para I/O do UsuárioNa prática: Permite conectar simultaneamente os módulos de expansão essenciais para o ecossistema MiSTer/Senhor FPGA, garantindo barramento livre para as memórias dedicadas.4 Chaves do Usuário / 3 Botões do Usuário / 5 LEDs do UsuárioNa prática: Botões físicos para funções rápidas como Reset e atalho para o menu OSD (On-Screen Display), além de LEDs para monitorar o status de leitura do cartão de memória e energia.1 Slot para Cartão MicroSDNa prática: Onde fica armazenado o sistema operacional (Senhor FPGA/MiSTer), os arquivos digitais dos consoles (cores) e toda a sua biblioteca de ROMs e arquivos de BIOS.Duas Interfaces JTAG (FPGA JTAG + HPS JTAG)Na prática: Portas de serviço e programação avançada para recuperação profunda de firmware, se necessário.Rede Ethernet GMII utilizando o Chip Microchip KSZ9031RNX (Gigabit)Na prática: Conexão de rede ultra-rápida (1000 Mbps) para transferir ROMs e ISOs pesadas de PS1 e Saturn do seu computador direto para a placa via rede local (FTP/Samba).Interface de Exibição Compatível com HDMINa prática: Saída digital para ligar em TVs modernas em alta definição ou para utilizar o recurso Direct Video (com o adaptador Vention HDMI-para-VGA + Transcoder) e enviar sinal 240p/480i nativo para TVs CRT de tubo.Porta Serial USB para UART utilizando o Chip CH340NNa prática: Permite conectar a placa ao computador para visualizar relatórios de erro, logs do sistema e realizar configurações avançadas de desenvolvimento.Tamanho da Placa-Mãe (Daughter Board): 99,6 mm x 99,6 mm / Tamanho da Placa Central (Core Board): 68,6 mm x 54,8 mmNa prática: Design compacto em formato de dois módulos (placa base + placa do chip), facilitando o encaixe em gabinetes customizados ou projetos de arcade.Fonte de Alimentação Padrão: 5V @ 2A DC (Conector DC-050, 5,5 mm x 2,1 mm)Na prática: Funciona com fontes padrão de $5\text{V}$ com o pino de plugue P4 de 5,5mm x 2,1mm (o mais comum do mercado), tornando simples a substituição da fonte de alimentação Conteúdo do Pacote Uma Placa QMTECH Cyclone V SoC (composta por uma placa principal/Core + uma placa de expansão/Daughter) Na prática: Você recebe o conjunto completo da placa de desenvolvimento pronto para montar e ligar no seu setup retrô, vindo o módulo do processador conectado sobre a placa-mãe de expansão. Um Cabo USB 2.0 Tipo A para Mini B (Macho para Macho, 5 Pinos) Na prática: O cabo para conectar a placa ao seu computador para depuração serial (UART), atualização ou comunicação de baixo nível pelo chip CH340N. Placa não mais comercializada até o momento pela QmTech , qualquer dúvida entrar em contato no zap tratar com Leonardo

Detalhes

CategoriaPeças De Hardware

CondiçãoNovo

TipoOutros

Localização

Morada do OuroCuiabá, MT, 78053020

R$ 2.798

R$ 2.714

no Pix

3x sem juros de R$ 932,67

Mais opções de parcelamento

R$ 30 OFFCopie ou digite OFERTA30 na etapa de pagamento.*Cupons limitados.
